Bạn đã từng nghe đến thuật ngữ “MEP” trong xây dựng nhưng vẫn chưa thật sự hiểu rõ MEP là gì ? Đừng lo lắng! XHOME Sài Gòn sẽ giúp bạn khám phá tất tần tật về hệ thống MEP – hạ tầng kỹ thuật cốt lõi đảm bảo sự tiện nghi, an toàn và vận hành hiệu quả cho mọi công trình nhà ở hiện đại.
MEP là gì? Giải thích chi tiết cho người mới bắt đầu
MEP là viết tắt của Mechanical (Cơ khí), Electrical (Điện), và Plumbing (Cấp thoát nước). Đây là ba lĩnh vực kỹ thuật cốt lõi, phối hợp chặt chẽ để tạo nên một hệ thống hoàn chỉnh, đảm bảo các tiện nghi cơ bản cho ngôi nhà.

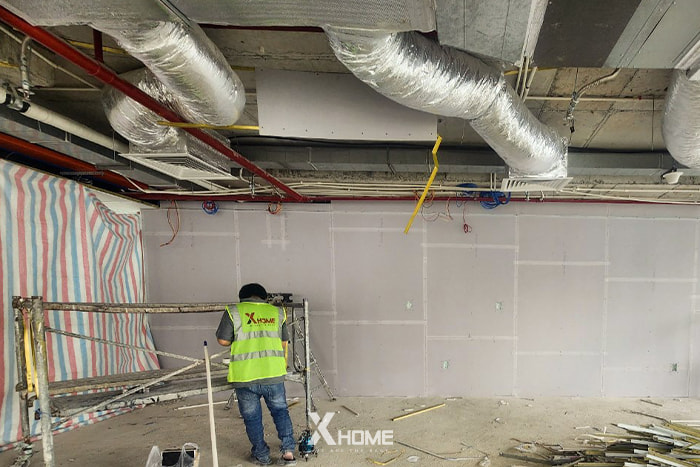

Tầm quan trọng của hệ thống MEP: MEP đóng vai trò như “hệ thần kinh” của ngôi nhà, thiết kế của MEP rất quan trọng đối với việc lập kế hoạch, ra quyết định, ước tính hiệu suất và lập tài liệu, chi phí chính xác. MEP chi phối các yếu tố quan trọng như:
- Điều hòa nhiệt độ, thông gió: Đảm bảo không khí trong lành, nhiệt độ ổn định, mang lại sự thoải mái cho gia đình.
- Chiếu sáng: Cung cấp ánh sáng đầy đủ, tiện nghi và tiết kiệm năng lượng.
- Cấp điện: Đảm bảo nguồn điện ổn định, an toàn cho mọi thiết bị trong nhà.
- Cấp thoát nước: Cung cấp nước sạch, xử lý nước thải hiệu quả, đảm bảo vệ sinh.
Các lĩnh vực chính của MEP bao gồm: Sưởi ấm, thông gió, điều hòa không khí (HVAC), hệ thống điện, hệ thống cấp thoát nước, hệ thống phòng cháy chữa cháy…
Xem thêm: Xây nhà trọn gói

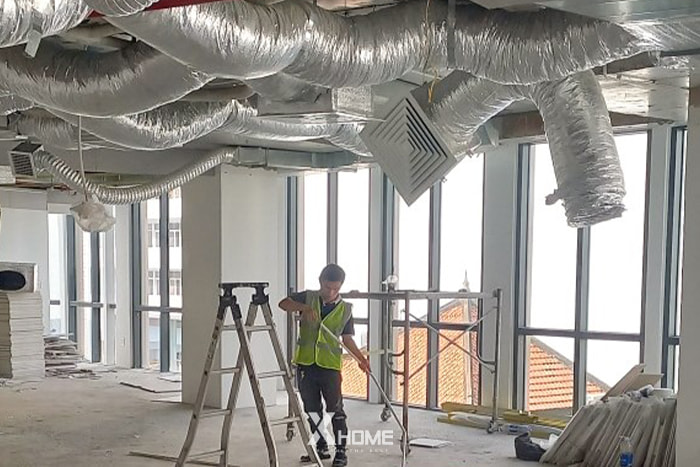

Hệ thống MEP là gì? Các thành phần cơ bản
Để hiểu rõ hơn MEP là gì, chúng ta hãy cùng khám phá các thành phần cơ bản của hệ thống MEP:
1. Hệ thống cơ khí (Mechanical)
HVAC (Sưởi ấm, Thông gió, Điều hòa không khí):
- Bộ điều nhiệt (Thermostat): Điều khiển nhiệt độ tự động hoặc thủ công.
- Lò sưởi (Furnace): Tạo nhiệt bằng cách đốt nhiên liệu hoặc bơm nhiệt.
- Bơm nhiệt (Heat Pump): Vừa sưởi ấm vừa làm mát bằng cách di chuyển nhiệt.
- Bộ xử lý không khí (Air Handler): Lưu thông không khí đã được xử lý.
- Bộ trao đổi nhiệt (Heat Exchanger): Truyền nhiệt giữa không khí và nước.
- Dàn lạnh (Evaporator Coil): Làm mát không khí bằng cách hấp thụ nhiệt.
- Cụm ngưng tụ (Condensing Unit): Chuyển đổi khí làm lạnh thành chất lỏng, thải nhiệt ra bên ngoài.
- Đường ống dẫn chất làm lạnh (Refrigerant Lines): Vận chuyển chất làm lạnh.
- Hệ thống ống gió (Ductwork): Phân phối không khí đã được xử lý.
- Cửa gió/Bộ điều chỉnh gió (Vents/Registers): Điều chỉnh luồng không khí.
Hệ thống cấp khí đốt:
- Cung cấp nhiên liệu cho bếp nấu, lò sưởi, máy nước nóng.
- Tuân thủ các tiêu chuẩn và quy tắc an toàn nghiêm ngặt.
2. Hệ thống điện (Electrical)
- Cung cấp và phân phối điện:
- Đầu nối dịch vụ (Weatherhead): ổ cắm đồng hồ đo điện, bộ ngắt mạch chính.
- Bảng điện (hộp cầu dao): Phân phối điện đến các mạch nhánh.
- Mạch nhánh: Cung cấp điện cho các khu vực hoặc thiết bị cụ thể.
- Hệ thống dây điện: Truyền tải điện từ bảng điện đến các thiết bị.
- Ổ cắm (Receptacles): Điểm kết nối cho các thiết bị điện.
- Công tắc: Kiểm soát dòng điện đến các thiết bị và đèn chiếu sáng.
- Hệ thống chiếu sáng:
- Đèn trần, đèn âm trần, đèn chùm, đèn bàn, đèn đường, đèn pha…
- Điều khiển bằng công tắc, công tắc điều chỉnh độ sáng, hệ thống chiếu sáng thông minh.
- Ưu tiên đèn LED tiết kiệm năng lượng.
- Các hệ thống điện khác:
- Hệ thống thông tin liên lạc: Tích hợp thoại, dữ liệu, video.
- Hệ thống an toàn: Nối đất, thiết bị chống sét lan truyền, hệ thống báo cháy.
3. Hệ thống cấp thoát nước (Plumbing)
Cung cấp và phân phối nước:
- Đồng hồ đo nước: Đo lượng nước tiêu thụ.
- Van khóa chính: Kiểm soát nguồn cấp nước cho toàn bộ ngôi nhà.
- Bộ điều chỉnh áp lực nước: Đảm bảo áp lực nước ổn định.
- Đường ống: Vận chuyển nước từ nguồn cung cấp đến các thiết bị.
- Van: Kiểm soát dòng chảy của nước.
- Thiết bị vệ sinh: Bồn rửa, bồn cầu, vòi hoa sen, bồn tắm.
Thoát nước và xử lý chất thải:
- Ống thoát nước: Vận chuyển nước thải đến đường cống chính hoặc bể tự hoại.
- Bẫy nước (P-traps): Ngăn khí thải từ cống rãnh xâm nhập vào nhà.
- Ống thông hơi: Điều chỉnh áp suất không khí trong hệ thống thoát nước.
- Đường cống chính: Vận chuyển chất thải đến hệ thống cống rãnh đô thị.
- Hệ thống tự hoại: Xử lý nước thải tại chỗ (cho nhà không kết nối với hệ thống cống rãnh).
Hệ thống nước nóng:
- Máy nước nóng có bình chứa: Lưu trữ nước đã được đun nóng.
- Máy nước nóng trực tiếp: Đun nóng nước theo yêu cầu.
- Máy nước nóng năng lượng mặt trời: Sử dụng năng lượng mặt trời để đun nóng nước.

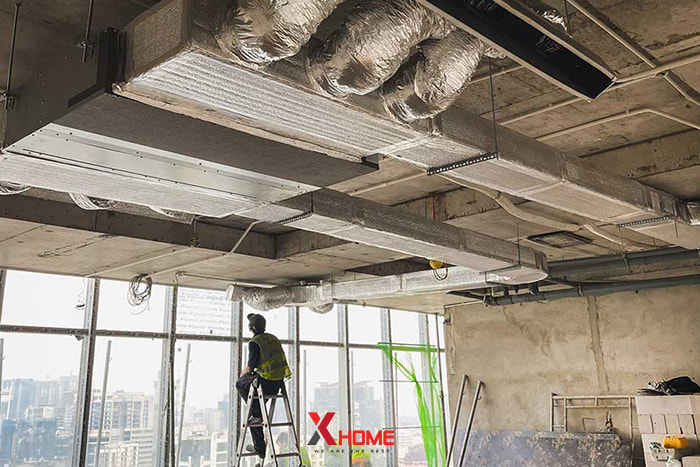

Bản vẽ MEP là gì? Tại sao cần thiết trong xây dựng?
Định nghĩa và vai trò: Bản vẽ MEP là bản thiết kế chi tiết cho hệ thống cơ khí, điện và cấp thoát nước. Chúng cung cấp thông tin quan trọng cho việc xây dựng, lắp đặt và vận hành các hệ thống này.
Các loại bản vẽ MEP phổ biến:
- Bản vẽ cơ khí: Chi tiết hệ thống HVAC, thông số kỹ thuật thiết bị, bố trí ống gió, đường ống.
- Bản vẽ điện: Vị trí bảng điện, sơ đồ cấp nguồn, mạch, công tắc, ổ cắm, thiết bị chiếu sáng. Hệ thống điện nhẹ: mạng LAN, camera, chuông cửa, báo cháy, truyền hình,…
- Bản vẽ cấp thoát nước: Chi tiết hệ thống cấp nước, thoát nước, vị trí thiết bị vệ sinh, máy nước nóng, bồn chứa nước
- Bản vẽ phòng cháy chữa cháy: Cách bố trí hệ thống phun nước chữa cháy, báo cháy.
- Bản vẽ phối hợp: Phát hiện xung đột giữa các hệ thống MEP và các yếu tố khác của tòa nhà.
- Bản vẽ xuyên sàn/tường: Vị trí lỗ chờ và ống lót.
- Bản vẽ gia công: Chi tiết chế tạo và vị trí lắp đặt.
- Bản vẽ hoàn công: Ghi lại trạng thái cuối cùng của công trình.
Bản vẽ MEP cần thiết bởi vì: MEP giúp đồng bộ kiến trúc và kết cấu tránh va chạm giữa ống nước, dây điện, dầm, cột, tường. Giúp thi công chính xác và thuận lợi, tránh việc phải sửa lại, đục phá.
Xem thêm: Kinh nghiệm chọn thầu xây dựng uy tín
BIM MEP là gì? Ứng dụng và lợi ích trong xây dựng nhà ở
Giới thiệu về BIM (Building Information Modeling): BIM là quá trình tạo và quản lý mô hình kỹ thuật số đại diện cho các khía cạnh vật lý và chức năng của công trình. Là phương pháp thiết kế và quản lý hệ thống kỹ thuật MEP bằng mô hình 3D thông minh, tích hợp đầy đủ thông tin vật liệu, kích thước, kết nối và quy trình vận hành.
Ứng dụng BIM trong MEP: BIM cho phép mô hình hóa, phối hợp thiết kế, tính toán chi tiết kỹ thuật, tiết kiệm thời gian lập dự toán chi phí, hỗ trợ gia công – chế tạo, cũng như quản lý bảo trì hệ thống MEP một cách trực quan, chính xác và hiệu quả trong suốt vòng đời công trình.
Lợi ích của BIM MEP:
- Tăng cường hợp tác: Các bộ môn liên quan có thể truy cập và chia sẻ thông tin chính xác trên một nền tảng duy nhất, giảm thiểu sai sót và xung đột trong quá trình triển khai.
- Phát hiện xung đột: BIM MEP giúp kiểm tra va chạm giữa các hệ thống ngay từ giai đoạn thiết kế, hạn chế tối đa việc sửa đổi trên công trường gây tốn kém và chậm tiến độ.
- Cải thiện hình ảnh hóa và trực quan hóa: Mô hình 3D chi tiết giúp dễ dàng hình dung toàn bộ hệ thống, hỗ trợ phê duyệt nhanh hơn, đồng thời giảm nhầm lẫn so với bản vẽ 2D truyền thống
- Ước tính chi phí chính xác: Bóc tách khối lượng vật tư theo thời gian thực từ mô hình, hỗ trợ dự toán sát thực tế, tránh phát sinh do lỗi thiết kế hoặc sai lệch khối lượng.
- Quản lý dự án hiệu quả: BIM hỗ trợ lập kế hoạch và mô phỏng tiến độ thi công chi tiết, tăng khả năng phối hợp giữa các đội thi công và rút ngắn thời gian thực hiện dự án.
- Hỗ trợ công tác bảo trì – vận hành: Thông tin hệ thống được lưu trữ đầy đủ trong suốt vòng đời công trình, giúp chủ đầu tư dễ dàng truy xuất và quản lý bảo trì sau này.

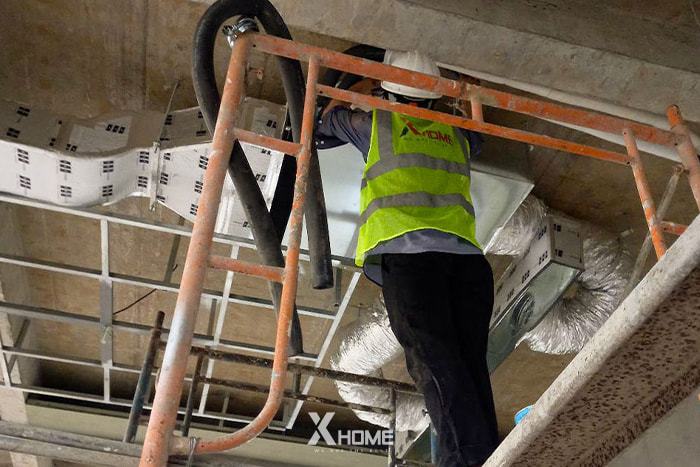

Hạng mục MEP là gì? phân loại công việc MEP trong xây dựng
Hạng mục MEP bao gồm toàn bộ các công việc kỹ thuật liên quan đến hệ thống cơ điện (cơ khí, điện, cấp thoát nước) trong một công trình xây dựng. Đây là phần kỹ thuật quan trọng, góp phần đảm bảo tiện nghi sử dụng, an toàn vận hành và tối ưu hiệu quả năng lượng cho toàn bộ công trình.
Các giai đoạn chính của công việc MEP:
- Giai đoạn thiết kế: Thiết kế ý tưởng, thiết kế sơ bộ, phát triển thiết kế, hồ sơ thiết kế thi công.
- Giai đoạn lắp đặt: Lắp đặt thô, lắp đặt thiết bị, bố trí thiết bị.
- Giai đoạn thử nghiệm và nghiệm thu: Kiểm tra hệ thống, xác minh hiệu suất.
- Giai đoạn bảo trì và vận hành: Kiểm tra định kỳ, khắc phục sự cố, sửa chữa.
Phân loại công việc MEP trong xây dựng bao gồm là:
- Cơ khí (Mechanical):
- Hệ thống điều hòa không khí (HVAC): máy lạnh, ống gió, quạt gió…
- Thông gió và hút khí: nhà vệ sinh, tầng hầm, nhà bếp…
- Hệ thống PCCC phần cơ: bơm chữa cháy, đường ống, đầu phun sprinkler, van, bình chữa cháy…
- Thang máy, máy phát điện (phối hợp lắp đặt cơ khí)
- Điện (Electrical):
- Hệ thống điện động lực: cấp nguồn cho toàn bộ thiết bị sử dụng điện (đèn, ổ cắm, máy lạnh, máy bơm…).
- Hệ thống chiếu sáng: trong và ngoài nhà, đèn trang trí, đèn sự cố.
- Tủ điện, máy phát điện dự phòng, UPS.
- Hệ thống điện nhẹ (ELV): Internet, mạng LAN, wifi, Camera (CCTV), báo cháy, chống trộm, truyền hình cáp, chuông cửa, âm thanh thông báo
- Cấp thoát nước (Plumbing):
- Cấp nước sinh hoạt: từ bồn chứa/nước máy đến các thiết bị (bồn rửa, vòi sen, máy giặt…)
- Thoát nước thải và nước mưa: đường ống, bẫy nước, bể phốt…
- Hệ thống nước nóng: điện hoặc năng lượng mặt trời
- Đồng hồ nước, bơm nước, van khóa, lọc nước.
Xem thêm: Báo giá xây nhà phần thô chi tiết

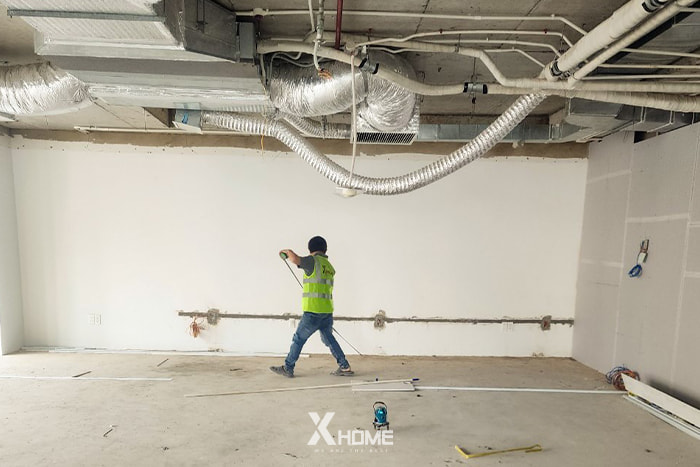

Tóm lại về MEP
Tóm lại MEP là “trái tim vận hành” của công trình xây dựng. Nếu không có MEP, một tòa nhà chỉ là khối bê tông cứng nhắc. Nếu làm MEP sai, hậu quả có thể rất nghiêm trọng – từ mất an toàn điện, rò rỉ nước, đến hỏng hóc hệ thống điều hòa, PCCC…
Xem thêm: Top công ty xây dựng nhà trọn gói tốt nhất tại TPHCM
Hy vọng qua bài viết này, bạn đã hiểu rõ MEP là gì và tầm quan trọng của hệ thống MEP trong xây dựng nhà ở hiện đại. MEP không chỉ là những đường ống, dây điện, mà là “trái tim” của ngôi nhà, đảm bảo sự tiện nghi, an toàn và thoải mái cho cuộc sống của bạn.
Tại XHOME Sài Gòn, chúng tôi luôn chú trọng đến thiết kế nhà và thi công hệ thống MEP một cách tỉ mỉ, chính xác, đảm bảo chất lượng và độ bền vững cho mọi công trình.
